無功補償中就地補償

　　無功補償中的就地補償，是指不需要設置專用的無功補償箱或者無功補償柜，從而實現對各種場合的小容量就地補償。它主要有如下形式：

? 在用電設備旁放置智能電容器

? 在壁掛式配電箱內放置智能電容器

? 在工程車間配電設備內（旁）放置智能電容器

? 在用戶配變小于100kvar的計量柜、配電柜內放置智能電容器

　　就地無功補償主要有無功補償距離短，節能降損效果顯著，設備接線簡單、維護方便等優點。它這種靈活的優點，也使得就地補償成為多數特殊環境下的優選擇。

在實際應用中，智能電容器的配置參考方案如下：

一、用電設備（電動機）旁的就地補償

配置參考：對于小容量負載，按照負載總功率的25%~40%配置智能電容器容量。

電動機額定功率：50kW

無功補償容量： 15kvar（10kvar+5kvar）

智能電容器數量：1臺 ST-ZNS/450(S)-15

無功補償級數： 0、5、10、15kvar

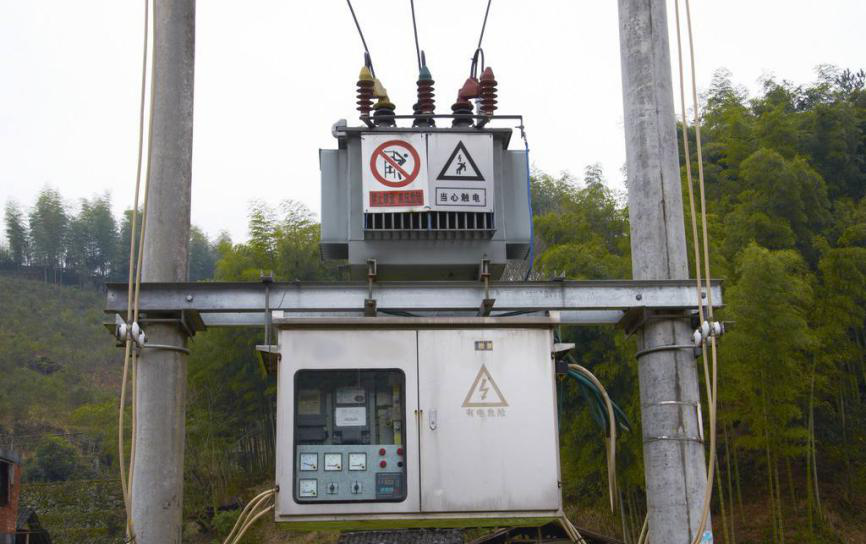

二、戶外配電桿變的就地補償

配置參考：配變無功補償容量一般為配變容量的25%~40%。

配變容量：200kVA

無功補償容量：60kvar

智能電容器數量：2臺 ST-ZNS/450(S)-30（10+20）

無功補償級數：0、10、20、30、40、50、60kVar

三、箱式變集中就地補償

配置參考：箱變無功補償容量一般為配變容量的25%~40%。

箱變容量：500kVA

無功補償容量：190kvar

智能電容器數量：4臺 ST-ZNS/450(S)-40  1臺 ST-ZNS/450(S)-30

無功補償級數：0~190kVar

四、低壓成套柜內集中就地補償

配置參考：根據成套柜補償容量的要求進行配置。

低壓成套柜配置容量參考：

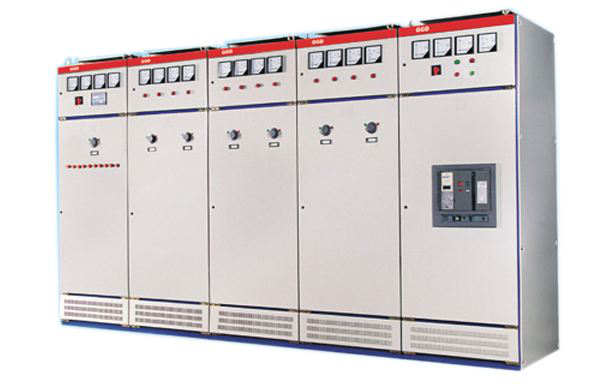

GGD柜型

柜體尺寸：1000mm(寬) ×600mm(深) ×2230(高)mm

可安裝智能電容器數量：20臺 40kvar（20kvar+20kvar）

無功補償總容量：800kvar（40kvar×20）

MNS柜型

柜體尺寸：600mm(寬) ×800mm(深) ×2200(高)mm

可安裝智能電容器數量：12臺 40kvar（20kvar+20kvar）

無功補償總容量：480kvar（40kvar×12）

智能電容器介紹：

　　智能電容器為模塊化設計，組成模塊有：高品質電力電容器、電抗器、智能測控模塊、投切開關模塊、線路保護模塊、人機界面模塊等。

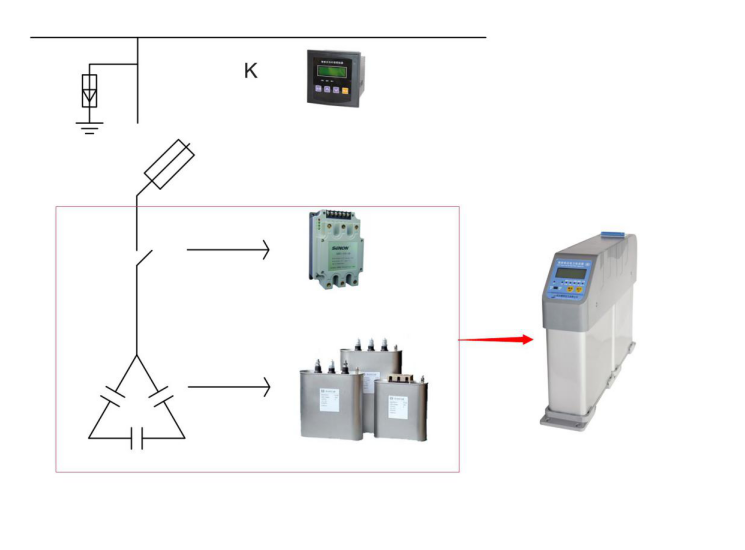

　　智能電容器可單臺使用，也可多臺聯機使用。替代由智能控制器、熔絲、復合開關或機械式接觸器、熱繼電器、低壓電力電容器、指示燈等由導線連接而組成的常規自動無功補償裝置。

　　智能電容器具有補償方式靈活（共補和分補任意組合）、補償效果好、裝置體積小、功耗低、安裝維護方便、使用壽命長、保護功能強、可靠性高，以及人機界面友好等優點，并真正做到過零投切，滿足用戶對無功補償切實達到提高功率因數、改善電能質量、節能降耗的實際需求。
